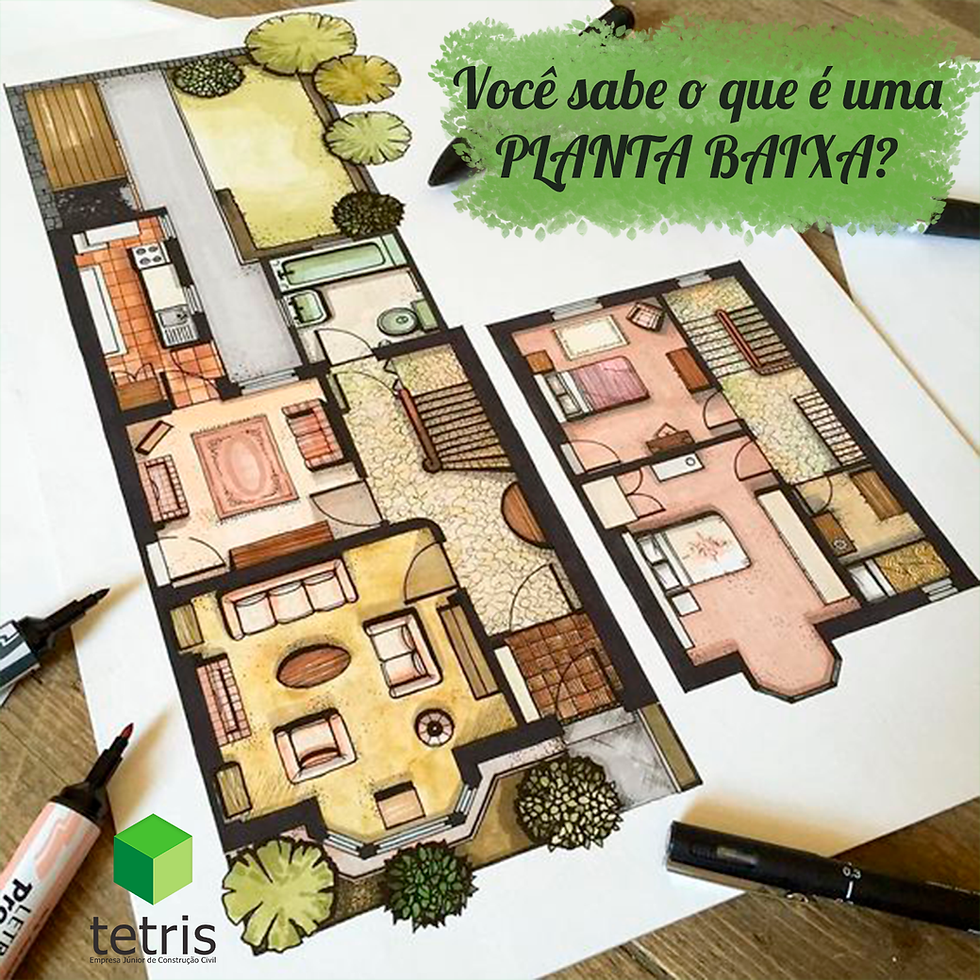

Certamente você já ouviu a palavra “planta baixa”, mas você realmente sabe o que significa?

Planta Baixa ou Planta de Edificação é a representação do resultado do corte (vista seccional olhada de cima para baixo) por um plano horizontal paralelo ao plano do piso, de uma determinada estrutura ou construção. Esta planta deve ser realizada em acordo com todos os pisos da construção (garagem, pavimento térreo, 2° pavimento, etc).

Definição do Corte

O corte realizado (plano paralelo ao piso da construção), tem como referência uma altura de aproximadamente 1,50 m do piso. Essa altura é considerada arbitrária, levando em consideração a necessidade de representar algum detalhe específico. A relevância está em que o corte seja feito de forma a atingir as janelas da construção (vãos das aberturas).

Basicamente, a planta baixa define-se como um corte, consistindo na retirada da parte de cima do plano e passando-se a olhar de cima para baixo a edificação.

Etapas para Desenho de uma Planta Baixa

A escala comumente usada é a de 1:50.

1ª Fase

• Definir o marco externo da planta, seguindo a escala estabelecida;

• Com traços finos, desenhar todas as paredes existentes na planta. Primeiramente deve desenhar os traços horizontais, em seguida os verticais;

• Desenhar os componentes estruturais;

• Demarcar os vãos das portas e janelas.

2ª Fase

• Desenhar portas e janelas;

• Destacar a espessura das paredes que estão sendo cortadas. Frisar as essas paredes com traço largo.

3ª Fase

• Desenhar, utilizando traços médios, a mobília fixa presente na planta;

• Desenhar, com traços finos, o revestimento do piso.

4ª Fase

• Representar elementos acima do plano do corte, utilizando linhas tracejadas;

• Cotar os projetos, utilizando linhas de cota;

• Definir compartimentos (cômodos), determinando suas respectivas áreas;

• Fazer as referências para portas e janelas;

• Indicar as linhas de corte;

• Indicar acesso principal e norte geográfico;

• Indicar a escala utilizada e escrever o título do desenho.

Final do Projeto

• Criar quadro especificando as dimensões atribuídas para portas e janelas.
